高剪切胶体磨

 加入时间:2016-11-30 09:20:39

       高剪切胶体磨是一种在流体湿法粉碎研磨行业中独有的高效节能设备,是国内外首创湿法粉碎研磨分散乳化设备并具有技术先进、多种功能、高效节能等特点己申报为国家专利重点推广产品。
高剪切胶体磨主体结构:
      高剪切胶体磨是在凹凸型转定子上设计制造出一个吸料剪切区、一个破碎区、一个研磨区、一个细化区等三级粉碎研磨区域,转定子合并后的平面剪切粉碎距离一般为0.05mm(转定子之间可调距离为(0.01-2mm),最大外径己可达600mm,最高线速度可达120m/s。

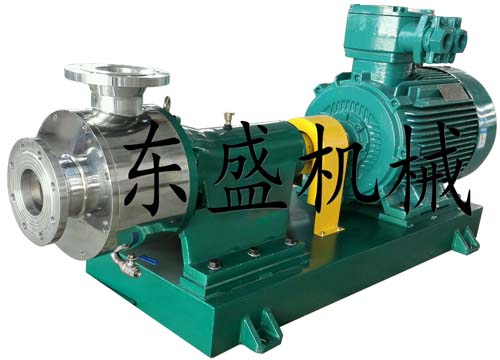

     卧式高剪切胶体磨(泵式)

高剪切胶体磨主要功能:

         高剪切胶体磨主要应用于粉碎在管道流体中的结晶、团块、结团、粘块、滤饼等各类易碎颗粒的粉碎研磨乳化更加节能高效地提高物料反应过程及有效确保下道泵阀流通能力。在粉碎研磨过程中流体液料必须要经过一个剪切区、三级磨区、十道分散细化后最终从0.3mm左右的曲线通道中挤出形成了一个高速、髙压、均质、喷雾现象,从而更加有效地提高了颗粒的粉碎研磨分散乳化能力。

 高剪切胶体磨工作原理:

高剪切胶体磨在电动机的高速转动下物料从进口处直接进入高剪切破碎区,通过一种特殊粉碎装置,将流体中的一些大粉团、粘块、团块等大小颗粒迅速破碎, 然后吸入剪切粉碎区,在十分狭窄的工作过道内由于转子刀片与定子刀片相对高速切割从而产生强烈摩擦及研磨破碎等。在机械运动和离心力的作用下,将已粉碎细化的物料重新压入精磨区进行研磨破碎,精磨区分三级,越向外延伸一级磨片精度越高,齿距越小,线速度越长,物料越磨越细,同时流体逐步向径向作曲线延伸。


           每到一级流体的方向速度瞬间发生变化,并且受到每分钟上千万次的高速剪切、强烈摩擦、挤压研磨、颗粒粉碎等,在经过三个精磨区的上千万次的高速剪切、研磨粉碎之后,从而产生液料分子链断裂、颗粒粉碎、液粒撕破等功效使物料充分达到分散、粉碎、乳化、均质、细化的目的。液料的最小细度可达0.5μm,输送扬程可达3-6米。

 高剪切胶体磨工作特点:
(1)有强劲的粉碎、分散、乳化、均质、混合、输送功能
(2)静音设计、无噪音,动平衡效果好,无振动
(3)转定磨材质可选用304、316L、2205、2Cr13,可进行氮化处理或渗碳化钨处理
(4)间隙可以调节,调节距离为0.01~2mm
(5)可选双面水冷机械密封或单面液冷机械密封
(6)连续作业和间隙作业不影响设备寿命

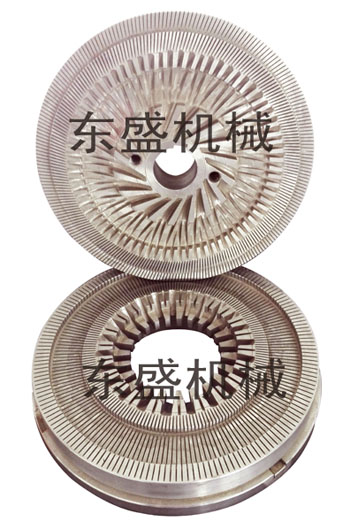

高剪切胶体磨转定子结构图

高剪切胶体磨技术参数
